| 是否进口：否 | 产地：浙江 | 加工定制：否 |
| 类型：表面电阻 | 品牌：辰创 | 型号：TCIR-1 |
| 测量范围：0～1.2AMΩ | 单个触头表面压力约：2N/mm? | 系统验证标准器：内含0.1Ω、1Ω、10Ω、100Ω |
| 导电橡胶触头(TS170：645mm?的导电橡胶 | 标配触头(标准推荐)：64.5mm? |

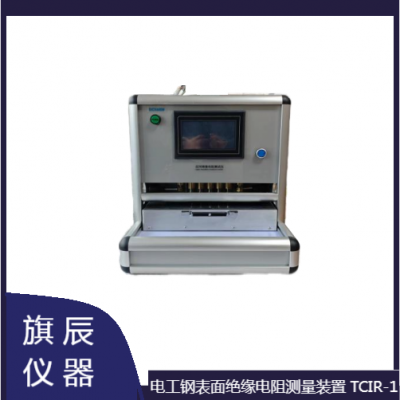

产品概述
●TCIR-1采用富兰克林法自动测量单片电工钢的表面绝缘电阻系数。
●专用于测量电工钢片涂层绝缘电阻性能。
●主要由测试装置(10根触头及金属杆/导电橡胶触头、钻头、电动缸、样品托盘等)、测控台、系统验证标准器，计算机及测试软件等组成。
●系统支持手动翻面测量电工钢的层间电阻系数。
产品特征
●电量输出/测量：内置直流稳压电源和精密电流测量单元，测量不确定度达0.1%。
●每次测量时电压值均可稳定在500mV, 并同步测量回路电流，范围：0～1.2A。
●触头执行结构：由2根螺旋钻头、10根带触头的金属杆、施压装置等组成。
●标配触头(标准推荐):单个触头面积约为64.5mm?,10 个总面积达645mm?。
●选配触头(选配件):单个触头面积约为100mm?,10 个总面积达1000mm?。
●导电橡胶触头(TS1700-B): 该触头为面积为645mm?的导电橡胶，可实现触头与样品软接触。与富兰克林法相比具有更高的重复性和可比性。
●钻头具有很好的锐度，可在一定压力下轻易刺破电工钢表面涂层。
●钻头、触头金属杆均由电动缸驱动，在垂直方向同步移动，以接触样品进行测试。
●测试时，单个触头表面压力约2N/mm?, 配压力传感器实时监控所施加的压力。
●样品托盘：由电机驱动，可带动样品前后移动，以寻找多个不同的测试区域，获取多组测试数据。通过软件可设置1～5 组测试点。
●系统验证标准器：内含0.1Ω、1Ω、10Ω、100Ω标准电阻；并配有接线端子，方便连接钻头与触头极靴，用于系统的日 常验证。
●移动式测控台：通过液晶触摸屏设置测试参数，观察测试状态及结果，使用便捷。
●专业测试软件：设置参数和放置样品外，其他测试过程可通过软件自动完成。
●软件可实时显示测试的电压值、电流值、压力值，并记录每组测试数据。
